HYVS1-12型戶內交流高壓真空斷路器（以下簡稱斷路器）是三相交流50Hz額定電壓12kV的戶內開關設備，可供工礦企業、發電廠及變電站作電氣設施的控制和保護之用，并適用于頻繁操作的場所。斷路器符合GB1984--89《交流高壓斷路器》、JB3855-1996《3.6-40.5kV戶內交流高壓真空斷路器》、DL403-91、《10-35kV戶內交流高壓斷路器訂貨技術條件》標準要求，并符合IEC56 (87出版物）的相關要求。斷路器采用操動機構與斷路器本體一體式設計，既可做為固定安裝單元，也可配用專用推進機構，組成手車單元使用。

真空滅弧室:斷路器配用中間封接式陶瓷或玻璃真空滅弧室，采用銅鉻觸頭材料，杯狀縱磁場觸頭結構，其觸頭的電磨損速率小，電壽命長，觸頭的耐壓水平高，介質絕緣強度穩定，弧后恢復速度快，截流水平底，開段能力強。

總體結構∶

斷路器總體結構采用操動機構和滅弧室前后布置的形式，主導電回路部分為三相落地式結構，真空滅弧室縱向安裝在一個管狀的絕緣筒內，絕緣筒由環氧樹脂采用APG工藝澆注而成，因而它特別抗爬電。這種結構設計大大地減小粉塵在滅弧室表面的聚積，不僅可以防止真空滅弧室受到外部因素的損壞，而且可以確保即使在濕熱及嚴重污穢環境下也可對電壓效應呈現出高阻態。

斷路器在合閘位置時主回路電流路徑:

上出線座28經固定在滅弧室上的上支架27到真空滅弧室內部靜觸頭，經動觸頭及其聯接的導電夾，軟連接，至下支架30，下出線座32。由絕緣拉桿34與內部碟形彈簧33經過斷路器連桿系統來完成斷路器的操作運動及保持觸頭接觸。斷路器出廠時各電流等級均裝有防塵絕緣筒蓋，在實際使用中額定電流1250A及以下等級運行時均可不必去除，額定電流16OOA及以上等級運行時必須去除。

技術參數

1.斷路器裝配調整后機械特性參數

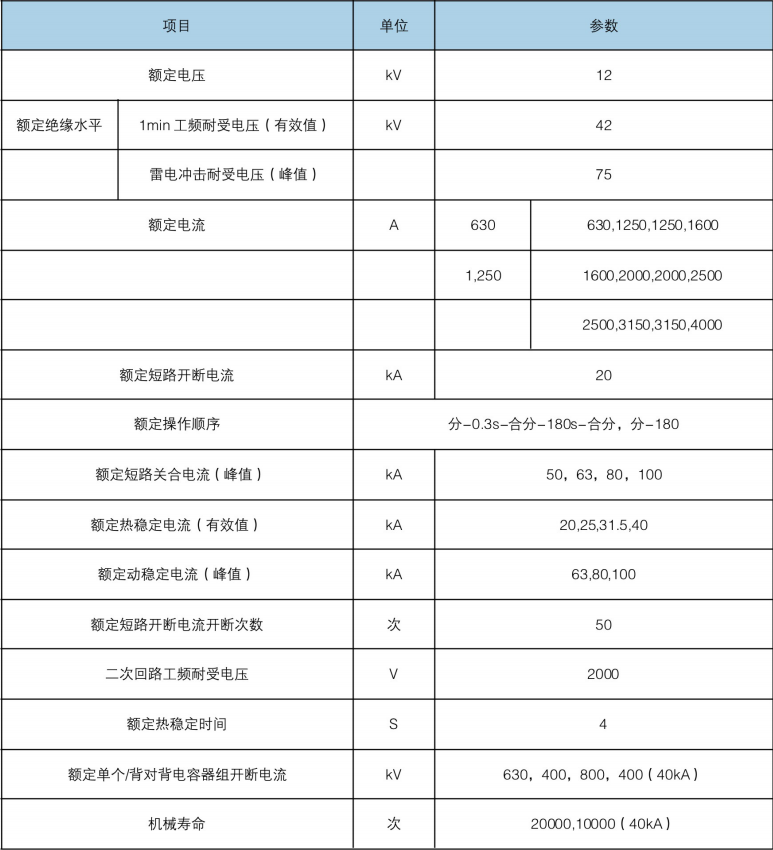

2.主要技術參數

1、周圍空氣溫度:上限+40℃，不低于-15℃(允許在-30°℃時儲運）;
2、海拔高度不超過1000m(若海拔增高，則額定絕緣水平相應提高）;
3、風壓:不超過700Pa（相當于風速34m/s ) ;
4、地震熱度:不超過8度;
5、相對溫度:日平均不大于95%，月平均值不大于90%;
6、污穢等級:Ⅳ級;
7、無易燃、爆炸危險、嚴重污穢、化學腐蝕以及劇烈震動的場所。
