低壓柜使用量大，典型方案是進線、無功補償(包括電容器、SVG、APF等自動補償)、饋線(框架斷路器、抽屜式、固定分隔式)、母聯柜，雙電源、三電源自動轉換柜，馬達控制柜包括常規接觸器+熱繼控制、軟啟動器、變頻器等。

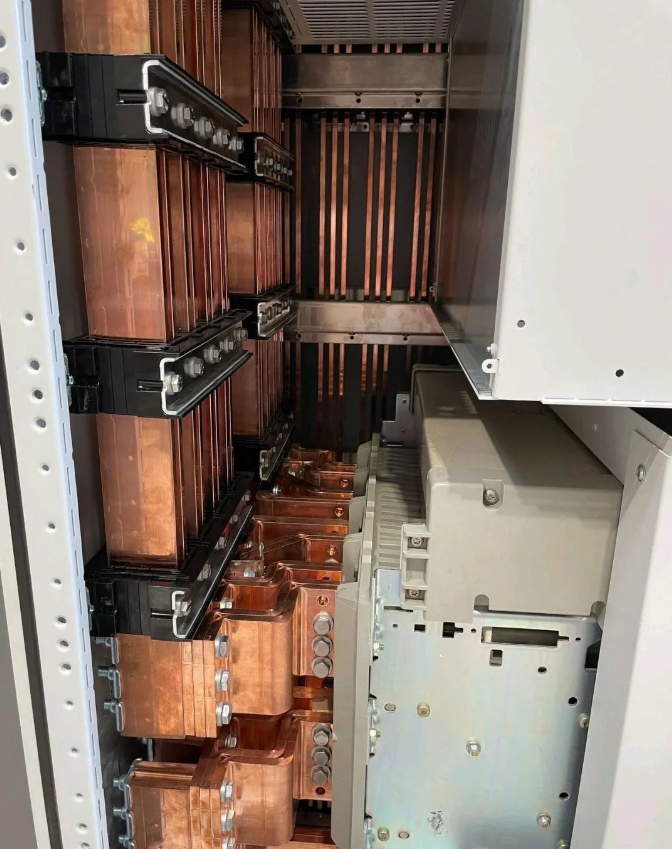

進線柜一般與變壓器直接連接，通過母排橋架或密集型母線槽接入。電流比較大，主要有兩種結構設計，一種是進線柜的進線母排從柜頂部進入柜內，與進線框架斷路器上端頭連接，下端頭銅排引出到側面垂直排連接到主母排的位置，通過水平排連到其它電容、饋線柜，這種有利于斷路器散熱，缺點是柜寬度大，銅排長度長一些; 還有一種是進線排從柜頂部進入開關柜，與框架斷路器下端頭連接，上端頭通過銅排向上部到水平母線的位置，再通過水平排與其它開關柜連接供電。這種設計可以用于進線柜在中間的情況，柜后進線，柜寬度小。

對于固定分隔式，或是多框架斷路器出線，B柜等外資品牌柜都是采用左前側邊柜安裝垂直母線的設計，左側前部單獨隔室安裝垂直母線，垂直母線前部作為二次儀表室，方便二次接線以及維護。垂直母線模數孔設計，搭接面按銅排厚度的5倍設計，與水平母線直接連接，再通過排與框架或塑殼斷路器連接，這種設計功能單元分布整齊，標準化設計便于現場更改回路、更換斷路器，模塊化實現功能單元完全分隔，還可以實現FORM 4b的分隔類型，缺點就是銅排使用量相對多一些，但由于母線采用薄母線，相對于厚母線銅排利用率高。

而國內的低壓柜多是背后部垂直母線，根據電流搭配，對于多框架斷路器出線方案，則是通過銅排一次直接連接到斷路器，從柜后側面出線，這種設計定制化比較強，根據電流調整，銅排用量少，但不利于更換，調整更換大電流規格的斷路器，同時分隔類型也很難實現FORM3，即進線和出線分隔，隔室比較凌亂。因此數據中心等應用更喜歡B柜結構。

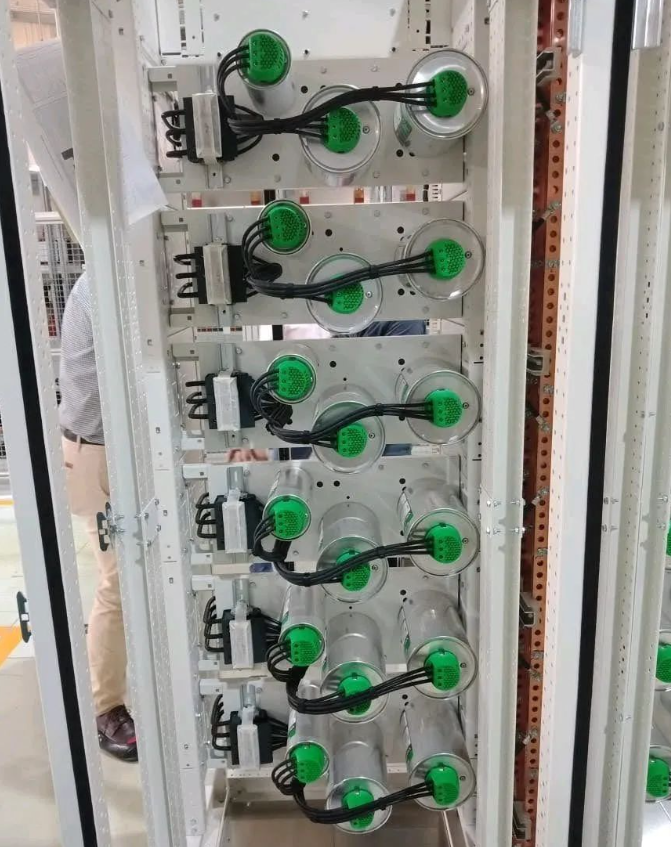

對于電容柜，有抽屜形式電容柜、固定式電容柜等; SVG、APF柜需要充分考慮通風散熱，以避免溫升過高。

對于變頻軟啟動柜，一種是敞開式安裝，一臺開關柜安裝幾個軟啟動器，另一種是隔室安裝。變頻驅動/軟起動器內部采用模數化設計，容納全系列變頻器/軟起動器的控制柜，在一個單獨的小室內安裝多個不同的變頻器/軟起動器方案。每個單元都有自己獨立的隔離開關。變頻器方案可以選擇安裝濾波器裝置和安裝在門上的控制面板，這樣查詢和設置參數就不需要打開門板。

對于ATSE雙電源轉換柜，市電和柴油發電機之間的轉換，ATS帶旁路，設計復雜。銅排的走向需要合理，左右垂直母排連接到水平母線，中間應急柴發連接。

?
