　　什么是二次回路?

　　在變電站內，各類繼電保護裝置、測控裝置、安全自動裝置、故障錄波裝置等統稱為二次設備。

　　所謂的二次回路即是把這些二次設備，按一定功能要求連接起來，所形成的電氣回路，以實現對一次系統設備運行工況的監視、測量、控制、保護、調節等功能。

　　二次回路的種類（按電的性質）

　　二次回路要實現各自的功能，一般都需要接入提供一次設備運行狀態的信息源和保證二次設備工作的電源等。因此按電的性質，二次回路可簡單劃分為交流采樣回路、交流電源回路和直流回路三種。

　　交流采樣回路

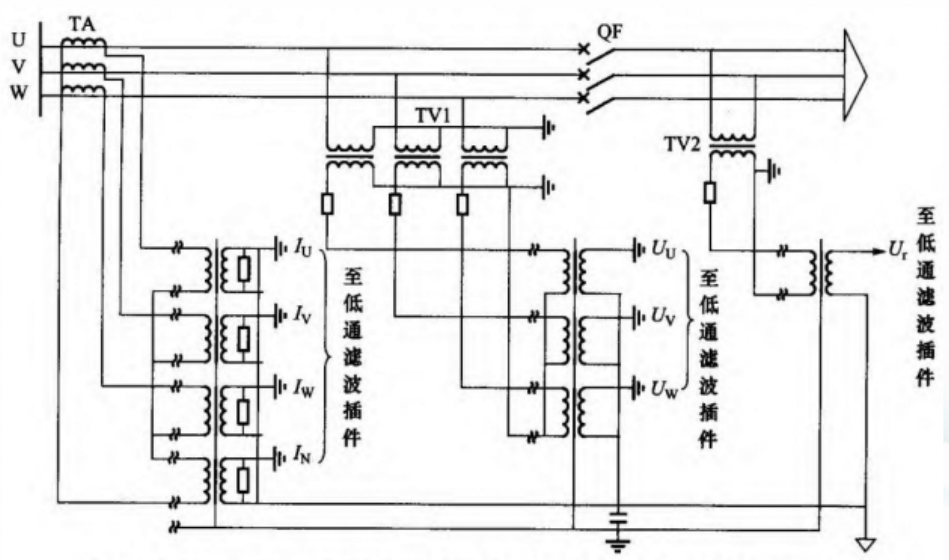

　　交流采樣回路是由電流互感器和電壓互感器相關的回路。其作用是∶為二次設備采集相關一次設備的運行參數量（電流、電壓等交流信號），以實現對一次系統設備運行工況的監視、測量、控制、保護、調節等功能。

　　交流電源回路

　　交流電源回路是指使用交流電作為電源的相關的回路。如∶開關儲能電機電源、刀閘驅動電機電源、照明電源、加熱器電源等。

　　直流回路

　　直流回路指的是直流電源正極到負極之間連接的全部回路。主要作用是∶

　　1、對斷路器及隔離開關等設備的操作進行控制。隔離開關操作回路多采用交流 380V供電，也有采用直流供電的方式。

　　2、指示一、二次設備運行狀態、異常及故障情況。3、提供二次裝置工作的電源，一般為±220V（或±110V）．

　　二次回路的功能

　　繼電保護回路及安全自動裝置回路

　　用于自動、快速、有選擇地切除故障設備，并盡快恢復系統的正常運行，保證電力系統的穩定。

　　斷路器控制回路

　　用于對變電站斷路器分、合操作的手動控制和自動控制。

　　隔離開關操作及閉鎖回路

　　用于隔離開關操作的手動控制和自動控制。實現隔離開關和斷路器之間防止帶負荷拉合隔離開關的閉鎖、隔離開關與接地開關之間防止帶地線合閘的閉鎖等。

　　信號回路

　　用于指示一次設備的運行狀態，為運行人員提供操作、調節和處理故障的可靠依據。

　　測量回路

　　用于對輸電線路和電氣設備運行中的電氣參數量及電能耗用量進行測量。通常包括電流、電壓、頻率、功率、電能等測量。

　　同期回路

　　在需要經常解列、并列的變電站，用于電力系統的并列。目前需要經常進行解列、并列的變電站越來越少。

　　調節回路

　　用于實時調節某些主設備的工作參數，以保證主設備和電力系統的安全、經濟、穩定運行。

　　保護、測控裝置的開入與開出

　　開入：

　　1、模擬量開入

　　電流互感器和電壓互感器變換成小電流、低電壓；保護裝置需要采集電流和電壓兩種模擬量。測控裝置需要采集電流、電壓量外，有時還包括溫度量等。

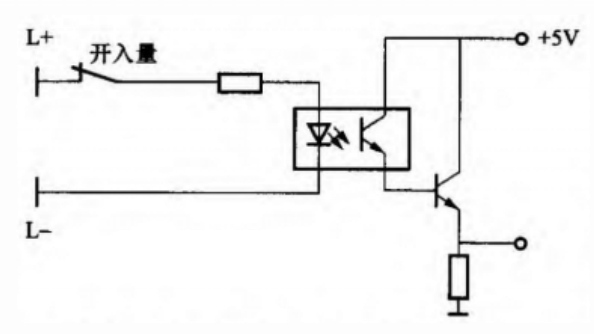

　　2、數字量（開關量）開入

　　由各種設備的輔助接點通過”斷開/閉合”轉換提供，只有兩種狀態，也叫為硬接點開入。保護裝置∶閉鎖重合閘開入、功能壓板開入等。測控裝置∶開關、刀閘、地刀的位置、告警信號等。

　　開出∶

　　1、操作命令開出

　　1.1.保護裝置操作命令開出∶（被動的、自動的）線路保護跳閘或者重合閘，主變保護、母差保護跳閘，主變啟動風冷，母差動作閉鎖線路重合閘、母差動作閉鎖備自投等

　　1.2.測控裝置操作命令開出∶（主動的、人為的）對斷路器、電動刀閘及地刀等各類電動機構發出的操作命令（”分”、”合”）?

　　2、信號開出

　　2.1、保護裝置信號開出∶保護動作、重合閘動作。（裝置斷電、裝置異常/閉鎖等信號屬于裝置自身故障，不屬于保護范疇）

　　2.2、測控裝置信號開出：測控裝置將自己采集的開關量信號進行轉換后通過網絡傳輸給監控系統，它的作用是單純的轉接。
