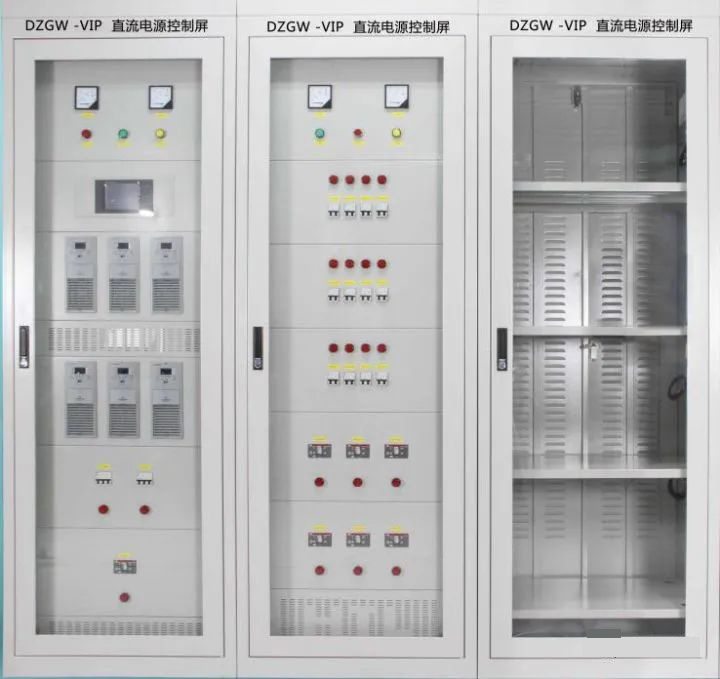

今天我們來介紹一下直流電壓控制屏及電池屏組，簡稱直流屏。

直流屏的作用是為高壓開關在正常運行和事故狀態下的分合閘、繼電保護、事故照明等提供直流電源。直流屏的可靠性是其他電源裝置不可替代的。

目前，直流屏主要用于大中小型發電廠和變電站中。如下圖可看出，直流屏主要由交流電源輸入單元、整流器單元、電池充放電控制單元、蓄電池組、直流饋出、母線監察等幾部分組成。

控制回路中使用直流電的原因：

一：直流電是通過直流充電機充電模塊保證的，同時并聯蓄電池保證在事故情況下依然有直流電的存在，保障故障時依然有電能跳開故障所有的開關，從而起到一定的保護作用。

二：直流電一般是220V（正負極對地分別是+110V-110V），此時，即使控制回路發生一點接地現象，回路電壓依然是額定的，從而在保障運行的情況下，查找直流接地故障而不影響設備運行。

三：直流電電勢是穩定的，在使用中能保證有額定電壓并能可靠的分合閘。

有關直流屏的知識，怎么來計算直流屏的相關數據，比如直流屏的系統負荷電流計算，系統電池容量的選擇，以及整流模塊電流的計算方法，下面一起來學習下。

一、系統負荷電流計算

1、交流正常時負荷電流計算：

正常工作電流 = ∑控制負荷電流 + 0.2 * ∑儲能合閘機構電流

2、交流停電時負荷電流計算：

停電工作電流 = ∑控制設備電流 + 0.2 * ∑儲能合閘機構電流 + 事故照明

二、系統電池容量選擇

根據沖擊負荷決定最小電池容量（采用儲能合閘機構不需要此項計算）

鉛酸免維護閥控電池容量 > 0.5 * 單次最大沖擊電流，鎘鎳電池容量 > 0.2 * 單次最大沖擊電流。

1、根據交流停電待機時間確定電池容量

電池容量 > 停電時負荷電流 * T（小時）* δ1（修正系數1）* δ2（修正系數2）

δ1 = 1 ( T >= 10 )

δ1 = 1.1 ( 5 <= T < 10 )

δ1 = 1.2 ( 3 <= T < 5 )

δ2 = 1.0 ( 108節/2V電池 )

δ2 = 1.2 ( 104節/2V電池 )

2、確定電池容量

根據電池容量規格向上取整電池容量：

電池容量 = 計算電池容量最大值 * 電池老化系數（1.2）* 設計余量（1.0 – 1.3）

三、整流模塊電流計算

整流模塊電流 = 正常工作電流 + 電池充電電流

電池充電電流 = 0.1 * 電池容量 （鉛酸免維護閥控電池）

電池充電電流 = 0.2 * 電池容量 （鎘鎳電池）

四、充電模塊選擇

充電/浮充電裝置采用多個高頻開關電源模塊并聯，N+1熱備份工作。高頻開關電源模塊數量配置可按如下公式選擇（即確定N的數值）:

N≥（最大經常性負荷 + 蓄電池充電電流）/模塊額定電流。

例如：直流電源系統電壓等級為220VDC，蓄電池容量為200Ah，經常性負荷為4A（最大經常性負荷不超過6A），充電電流(0.1C10×200Ah) + 最大經常性負荷(約6A)＝ 26A。

如果選用TH230D10ZZ-3電源模塊3臺即可滿足負荷需求(N=3)，再加一個備用模塊，共4個電源模塊并聯，即可構成所需系統。
